生産ラインの再編や工場レイアウトの変更では、現在使用している機械を廃棄するのではなく、工場内の別の場所へ移設して再利用するケースがあります。しかし、大型機械の移設は「機械を動かして新しい場所へ置く」だけでは完了しません。既存位置からの搬出、段差や階をまたぐ移動、横引き、床養生、新しい位置への搬入、位置出し、レベル調整までを一つの工程として計画する必要があります。
特に複数台を短期間で移設する場合は、一台ごとの重量だけでなく「どの順番で移動させるか」が重要です。先に据え付けた機械が後続設備の搬入経路を塞ぐこともあれば、搬出口と機械寸法がほとんど同じで、通常の搬出方法では対応できない場合もあります。
株式会社土屋重量機設では、埼玉県蕨市の工場で、生産ライン再編に伴い2階に設置されていた乾燥炉、旋盤、マシニング機、実験器具など計60台を1階の改装エリアへ移設しています。2階の搬出口には仮設ステージを設置し、開口部との段差をなくして機器を引き出したうえでユニック車を使用して1階へ降ろしました。また、改装直後の1階では鉄板や養生材によって床を保護し、全60台の位置出しとレベル調整まで行っています。
本記事では、工場内の設備移設を検討している生産技術・設備・工場管理担当者に向けて、現地調査、機器の移動順序、階上階下への搬出入、横引き、床養生、再据付まで、重量鳶がどのように大規模な機械移設を計画するのかを解説します。
＜目次＞
- 工場設備の移設は「機械を動かすだけ」では完了しない
- 生産ライン変更前に整理したい移設機器・図面・停止期間の情報
- 工場内で大型機械を搬出・横引き・移動する方法
- 2階から1階など階をまたぐ設備移設はどのように行うのか
- 60台の設備を2階から1階へ移設した埼玉県蕨市の施工事例
- 改装した床を傷つけず重量物を搬送するための養生と荷重対策
- まとめ：工場設備移設は搬出順序から再据付まで一つの工程として考える
■工場設備の移設は「機械を動かすだけ」では完了しない
工場の生産ライン変更やレイアウト再編では、既存機械を別の場所へ移すだけに見えても、実際には搬出・搬送・階上階下への移動・再据付・レベル調整まで複数の工程が連続します。特に大型機械や精密設備を複数台移設する場合、個々の機械だけを見て作業すると、後続設備の通路を塞いだり、仮置きスペースが足りなくなったりするため、工場全体の動線と移設順序を先に設計する必要があります。
—移設では「出す方法」と「戻す精度」の両方が必要になる
設備移設は撤去工事とは異なり、移動した機械を再び使用することが前提です。そのため、搬出時に機械を傷めないことはもちろん、移設先で指定位置へ据え付け、必要なレベルまで調整して後工程へ引き渡す必要があります。重量・寸法・重心だけでなく、移設先の設置方向、機械同士の配置なども事前に確認することが重要です。
—複数台の移設では作業順序が工期を左右する
土屋重量機設が埼玉県蕨市で行った大規模移設では、乾燥炉、旋盤、マシニング機、実験器具など計60台を2階から1階へ移動しました。工場の停止期間が決められていたため、搬出・搬送・据付の各工程を連携させ、スタッフの動線と作業順序を細かく計画しています。大型機の一台だけを最短で動かすのではなく、60台すべてが予定位置に収まる順序をつくることが重要でした。
—階をまたぐ移設では仮設と搬送機材の選定が必要になる
2階から1階へ機械を移す場合、階段やエレベーターで運べない重量物もあります。蕨市の事例では、2階の搬出口に仮設ステージを設け、開口部との段差をなくしたうえでユニック車を使用して1階へ降ろしました。このように設備移設では、機械そのものだけでなく、搬出口・床・仮設ステージ・揚重機材を含めて一つの搬送ルートとして計画する必要があります。
さらに、移設対象が多い現場ほど、搬出順、仮置き、搬送、据付位置を事前に紐づけておくことが重要です。次の機械が動ける状態を連続してつくる工程管理が、大規模な設備移設を停止期間内に完了させるポイントになります。
■生産ライン変更前に整理したい移設機器・図面・停止期間の情報
工場設備の移設を計画する際は、対象機械の一覧を作るだけでは不十分です。どの機械を、いつ、どこからどこへ移すのか、どの順番で搬出し、どの位置へ再据付するのかまで整理して初めて施工計画を組み立てられます。特に複数台の設備を短い停止期間で動かす場合は、機器情報と現場情報を一つにまとめ、搬出・搬送・据付の流れを事前に可視化することが重要です。
—移設対象ごとに重量・寸法・重心・図面を揃える
最初に、移設する機械ごとの名称、重量、幅、奥行き、高さ、設置位置を整理します。可能であれば機器図面やレイアウト図も用意し、吊り位置や重心、分解できる部分の有無を確認します。同じ工場内でも、旋盤、マシニング機、乾燥炉、実験設備では形状や搬送方法が異なります。移設対象を一括で「設備」と扱うのではなく、1台ごとに施工条件を整理することが重要です。
—移設先のレイアウトと搬入順序を先に決める
移設先では、機械の設置位置だけでなく、搬入する順番まで決めておきます。先に大型機を据え付けると後続設備が通れなくなる場合もあれば、逆に奥側の設備を後回しにすると搬入経路が塞がることもあります。埼玉県蕨市の60台移設では、2階から1階へ多数の設備を移動するため、スタッフの動線と作業順序を細かく計画し、搬出・搬送・据付を連続させました。
—停止期間から逆算して一日の移設台数を決める
工場の停止期間が決まっている場合は、最終日から逆算して、各日で何台を搬出・据付まで終えるのかを決めます。仮設ステージの設置、養生、機器の切り離し、揚重、横引き、位置出し、レベル調整まで含めて時間を見積もる必要があります。機械を動かす時間だけでなく、準備と引き渡しまで工程表に入れることが、大規模移設を予定どおり完了させるための基本です。
さらに、移設対象が精密機器の場合は、電源や配管を切り離した後の養生方法、搬送時の姿勢、移設後に必要な位置精度も整理しておきます。設備ごとの条件を一覧化し、現場側と重量鳶側で共有しておくことで、当日の判断を減らし、停止時間を移設作業そのものへ集中させやすくなります。
■工場内で大型機械を搬出・横引き・移動する方法
工場設備の移設では、クレーンやユニック車だけで機械を新しい場所まで運べるとは限りません。工場内には柱、設備、配管、狭い通路、段差などがあり、屋外のように重機を自由に配置できないためです。そのため、移設では「吊る」「横に動かす」「方向を変える」「階をまたぐ」といった動作を分け、それぞれに適した機材と方法を組み合わせます。特に既存機械を再利用する移設では、設備本体と建物の双方を傷めないことが重要です。
—工場内ではローラーなどを使って水平移動させる
クレーンやフォークリフトが据付位置まで入れない場合は、機械をローラーなどに載せて横引きします。このとき確認するのは、機械重量だけではありません。床の状態、通路幅、曲がり角、段差、天井高、機械の重心を確認し、移動中に設備が不安定にならない搬送方法を選びます。大型機械では、わずかな段差でもローラーの走行に影響するため、搬送経路そのものを整えることも必要です。
—方向転換と仮置きスペースまで施工経路に含める
機械が直線上を通過できても、曲がり角で方向を変えられなければ移設できません。そのため現地調査では、機械の幅と通路幅だけでなく、方向転換に必要なスペースや途中の仮置き場所まで確認します。複数台を移設する現場では、先に運んだ機械が次の機械の通路を塞がないよう、搬出順序と据付順序を合わせることも重要です。
—重機と横引きを組み合わせて移設ルートをつくる
埼玉県蕨市の設備移設では、2階の搬出口に仮設ステージを組み、機械を開口部まで水平移動させた後、ユニック車で1階へ降ろしました。その後、1階の指定位置まで搬送し、据付・レベル調整まで実施しています。このように、大型機械の移設では一つの重機だけですべてを行うのではなく、横引き、仮設、揚重、再横引きを連続させます。機械の現在位置から新しい据付位置までを一つのルートとして捉え、途中で必要になる動作を分解して施工方法を組み立てることが重要です。
■2階から1階など階をまたぐ設備移設はどのように行うのか
工場設備を2階から1階へ移設する場合、通常の横引きだけでは完結しません。機械を現在の設置位置から搬出口まで運び、建物の高さ方向へ安全に降ろし、その後もう一度1階の据付位置まで水平移動させる必要があります。エレベーターに載らない大型設備では、開口部、仮設ステージ、クレーンやユニック車などを組み合わせて、階をまたぐ専用の搬送ルートをつくります。
—まず2階の搬出口まで機械を安全に移動させる
最初の工程は、機械を2階の設置位置から揚重可能な開口部まで運ぶことです。通路幅、扉、柱、段差、床条件を確認し、必要に応じてローラーなどで横引きします。機械本体が搬出口を通るだけでなく、搬送時の高さや方向転換スペースも確認します。特に搬出口と機械寸法が近い場合は、わずかな段差や傾きでも建物や機械へ接触するため、出口付近の施工方法が重要になります。
—仮設ステージで建物内と揚重位置をつなぐ
埼玉県蕨市で行った60台の設備移設では、2階の搬出口へ仮設ステージを設置しました。開口部の床とステージをフラットにつなぐことで、大型機械を建物内から安全に引き出し、ユニック車で吊れる位置まで移動できるようにしています。階上からの設備移設では、単にクレーンの吊り能力を確認するだけでなく、「吊れる場所までどう機械を出すか」を設計する必要があります。
—1階へ降ろした後の横引き・据付まで計画する
機械を地上へ降ろしても、移設はまだ途中です。蕨市の事例では、1階へ降ろした設備を改装エリアの指定位置まで搬送し、全60台の位置出し・レベル調整まで行いました。2階から1階への移設では、2階側の横引き、ステージ上への搬出、揚重・降下、1階側での再横引き、据付を一つの連続工程として考えることが重要です。階をまたぐ瞬間だけに注目せず、元の設置位置から新しい設置位置まで途切れない搬送ルートを作ることが、安全かつ効率的な設備移設につながります。
≫≫≫土屋重量機設へ重量物の搬入・搬出・撤去・解体のご相談はコチラから

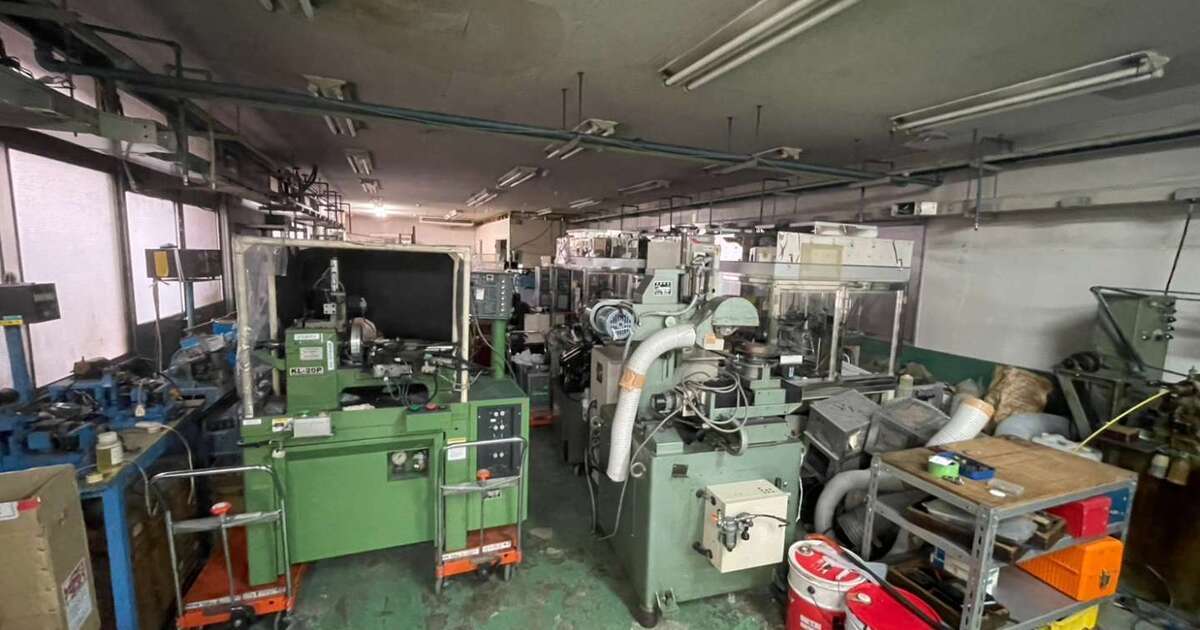

■60台の設備を2階から1階へ移設した埼玉県蕨市の施工事例
埼玉県蕨市の工場では、生産ライン再編に伴い、2階に設置されていた乾燥炉、旋盤、マシニング機、実験器具など計60台を、改装した1階エリアへ移設しました。1台の大型機械を動かす工事とは異なり、60台もの設備を限られた工場停止期間内に搬出・搬送・据付まで完了させるには、個々の施工方法だけでなく、全体の作業順序と人員動線を細かく計画する必要があります。
—60台を止めずに流すため作業順序を細かく設計
大規模移設では、1台ずつ順番に施工しているだけでは時間を使い過ぎます。この現場では、搬出、揚重、1階への搬送、据付をそれぞれ連続させ、スタッフの動線と作業順序を細かく計画しました。次に動かす設備を準備している間に別の設備を据え付けるなど、各工程が待ち状態にならないように施工フローを組むことで、60台という移設数に対応しています。
—間口ぎりぎりの大型機は仮設ステージから搬出
移設対象の中には、2階搬出口とほぼ同じ大きさの大型機も含まれていました。段差が残った状態では機械を安全に引き出しにくいため、搬出口に合わせて仮設ステージを架設し、建物内の床とフラットにつながる作業床を構築しました。そこまで機械を慎重に移動させ、ユニック車を使用して2階から1階へ順次降ろしています。階をまたぐ重量物移設では、クレーン能力だけではなく、吊れる位置まで機械を出すための仮設計画が重要です。
—改装直後の1階を養生して全60台を再据付
移設先となる1階は改装直後だったため、重量物の搬送による床面の損傷を防ぐ必要がありました。重量が集中するルートには鉄板や専用養生材を敷き、荷重を分散させながら設備を指定位置まで搬送しました。その後、全60台について位置出しとレベル調整を行い、再使用へつなげられる状態まで据え付けています。
工場設備の大規模移設では、「60台を運べるか」ではなく、「60台をどの順番で動かせば工場停止期間内にすべて再据付できるか」という視点が重要です。仮設、揚重、搬送、養生、据付を個別の作業にせず、一つの生産ライン再編プロジェクトとして設計することが、大規模設備移設を成功させるポイントになります。
≫≫≫土屋重量機設の施工事例はコチラから｜【埼玉県蕨市】工場内 設備機器 大規模移設工事（2Fから1Fへ計60台）
■改装した床を傷つけず重量物を搬送するための養生と荷重対策
工場設備の移設では、機械本体を傷つけないことと同じくらい、移設先の床や建物を傷めないことが重要です。特に生産ライン再編に合わせて床を改装した直後の工場では、数トン級の設備を搬送することで床面へ傷、へこみ、局所的な荷重が掛かる可能性があります。そのため、設備移設における養生は「汚れを防ぐためにシートを敷く」作業ではなく、機器重量、ローラーの接地点、搬送ルートを考慮して床を保護する施工計画の一部として考える必要があります。
—重量物ではローラーの接地点に荷重が集中する
大型機械をローラーなどで横引きすると、設備全体の重量が複数の小さな接地点へ集中します。そのため、機械重量だけを確認して「床がコンクリートだから問題ない」と判断することはできません。床の構造や仕上げ、設備重量、ローラーの配置を確認し、必要に応じて鉄板や養生材を敷いて荷重を広い範囲へ分散させます。特に方向転換する場所では、一部のローラーへ荷重が偏る可能性も考慮します。
—搬送ルート全体を先に養生して作業を止めない
養生は機械の周囲だけではなく、現在位置から新しい据付位置までの搬送ルート全体で考えます。通路、開口部、方向転換場所、仮置き位置など、重量物が通過する範囲を事前に整理し、必要な養生を施工してから移設を開始します。設備を動かすたびに養生を敷き直す方法では作業が止まりやすいため、複数台を短期間で移設する場合ほど、移設順序に合わせて連続した搬送路を準備することが重要です。
—床保護と施工効率を同時に考える
過剰な養生は施工時間や資材を増やす一方、不足すれば床損傷のリスクが高まります。そのため、すべて同じ養生にするのではなく、重量が集中する大型機のルート、軽量機器のルート、仮置き場所などに分けて方法を選定します。実際の工場移設でも、重量物が通過する場所へ鉄板や専用養生材を配置し、改装後の床を保護しながら設備を搬送しています。大型機械の移設では「機械をどう動かすか」と「床をどう守るか」を同時に設計することが、安全性と施工効率を両立させるポイントです。
■まとめ：工場設備移設は搬出順序から再据付まで一つの工程として考える
工場設備の移設では、既存機械を現在の場所から動かすことだけを考えるのではなく、新しい設置位置へ再据付するところまで一つの工程として計画することが重要です。
生産ライン変更では、旋盤、マシニング機、乾燥炉、実験設備など、重量・寸法・形状の異なる設備を同時に移設することもあります。それぞれに適した搬送方法が異なるため、設備ごとの重量・寸法・重心・図面・設置位置を整理し、どの順番で動かすのかを事前に決める必要があります。
特に複数台の移設では、1台ずつ最短距離で動かせば効率的とは限りません。先に据え付けた機械が後続設備の搬入経路を塞ぐこともあるため、移設先のレイアウトから逆算して搬出順序と据付順序を組み立てることがポイントです。
また、2階から1階など階をまたぐ設備移設では、単純な横引きだけでは対応できません。建物内から搬出口までの水平移動、仮設ステージへの引き出し、ユニック車やクレーンによる揚重・降下、1階での再搬送、据付までを途切れないルートとして計画します。
移設先の床を保護することも重要です。大型機械をローラーなどで移動すると、設備重量が接地点へ集中します。改装直後の床や仕上げ面では、鉄板や養生材などを使用し、重量と搬送方法に合わせて床への負担を分散させる必要があります。
そして設備移設のゴールは、機械を新しい位置へ運ぶことではありません。位置出しやレベル調整を行い、次の接続・調整工程へ進める状態まで整えて初めて、工場の再稼働へつなげやすくなります。
—工場設備・大型機械の移設をご検討の方へ
「生産ラインを組み替えたい」「大型機械を工場内の別エリアへ移したい」「2階から1階へ設備を降ろしたい」「複数台を短い停止期間で移設したい」といった場合は、まず設備一覧と移設ルートを整理することから始めます。
株式会社土屋重量機設では、工場内の重量物搬出・移動・搬入・据付などに対応しています。移設する設備の図面、重量・寸法、現在位置と移設先のレイアウト、希望時期、工場停止期間などを共有いただくことで、使用機材や移設順序を含めた施工方法を検討できます。
設備移設は、機械を動かす作業ではなく、生産ラインを新しい配置へつなぎ直す工事です。計画段階から重量物工事を組み込むことが、工場停止時間と手戻りを抑えるポイントになります。
