工場やビル、各種施設で使用される大型ボイラーを更新する際には、新しいボイラーを選定するだけでなく、「既存設備をどのように撤去するか」「新設設備をどの経路から搬入するか」まで事前に計画しておく必要があります。
特に大型ボイラーは重量と寸法が大きく、設置されている機械室の条件によって施工方法が大きく変わります。屋外からクレーンで直接搬出できる現場もあれば、地下機械室や狭い搬出口のため、一体のままでは撤去できない現場もあります。また、新設ボイラーについても、荷下ろし後に工場内を横引きし、指定された位置まで正確に据え付ける施工が必要になるケースがあります。
株式会社土屋重量機設では、千葉県柏市で既存の貫流ボイラー4台を撤去した後、新設ボイラー4台を荷下ろしし、マシンローラーによる横引き、据付、レベル調整、アンカー施工まで行った実績があります。一方、東京都渋谷区の地下機械室では、総重量6トンを超える大型ボイラーが搬出口を通過できなかったため、門型クレーンで荷重を支持しながら現場で分解し、部材ごとに搬出しています。
このように、ボイラー更新では機器の重量だけで施工方法を決めることはできません。機器の寸法や構造、搬出入経路、作業スペース、クレーン設置条件、既存設備の劣化状態などを確認し、その現場に適した撤去・搬入計画を立てることが重要です。
本記事では、冬本番を迎える前にボイラー更新を検討している工場・ビル・施設の担当者に向けて、既存ボイラーの撤去から新設設備の搬入・据付まで、重量鳶がどのように施工計画を組み立てるのかを、実際の施工事例を交えながら解説します。
＜目次＞
- 大型ボイラーの更新は「新しい機器を置くだけ」の工事ではない
- ボイラー更新前に確認する重量・寸法・図面・設置条件
- 既存ボイラーはどのように撤去・搬出するのか
- 新設ボイラーの搬入・据付で確認するポイント
- 千葉県柏市で貫流ボイラー4台を更新した施工事例
- 東京都渋谷区で6トン超の大型ボイラーを分割搬出した施工事例
- ボイラー更新を予定どおり進めるために現地調査で確認すること
- まとめ：大型ボイラー更新は撤去方法と搬入方法を同時に計画する
■大型ボイラーの更新は「新しい機器を置くだけ」の工事ではない
大型ボイラーの更新では、新設機器を所定位置へ置くだけで工事が完了するわけではありません。既存ボイラーの停止後、配管や電気などの切り離しが完了した状態から、重量物として安全に撤去・搬出し、新設ボイラーを荷下ろし、搬入、横引き、据付へつなげる必要があります。さらに、ボイラーの種類や規模によっては、法令上の設置届や検査などが関係するため、重量鳶が担当する搬出入・据付工程と、設備業者や関係者が担当する接続・検査・試運転などの工程を分けて整理することが重要です。
—既存ボイラーの撤去方法は現場条件で変わる
最初に確認するのは、既存ボイラーの重量、外形寸法、構造と搬出経路です。屋外に近く、十分な開口とクレーン設置スペースがある現場では、一体のまま吊り上げて搬出できる場合があります。一方、地下機械室や狭い建物内では、一体搬出ができないケースもあります。土屋重量機設が東京都渋谷区で施工した現場では、総重量6トン超のボイラーが搬出経路の間口を通らなかったため、門型クレーンで支持しながら現場分解し、重量と寸法を小さくして搬出しました。
—新設ボイラーは据付位置まで運んで終わりではない
新設機器についても、車両から荷下ろしした後、どの経路で機械室まで運ぶかを計画します。千葉県柏市の貫流ボイラー4台更新では、16トンラフターを使用した既存設備の搬出後、新しいボイラー4台を荷下ろしし、マシンローラーで横引きして据え付け、レベル調整とアンカー施工まで行いました。
—更新工事は前後工程まで含めて考える
重量鳶の施工が完了した後には、現場条件に応じて配管・電気・燃焼設備などの接続や確認、必要な検査、試運転といった工程が続きます。だからこそ、ボイラー更新では「撤去できるか」と「新設機器を入れられるか」を別々に考えず、停止から搬出、搬入、据付、後工程への引き渡しまでを一連の工程として計画することが重要です。
なお、ボイラーに適用される届出・検査の要否は、すべての機器で一律ではありません。設備の種類・能力・法令上の区分を確認し、必要な手続きと施工スケジュールを事前に整理しておく必要があります。
■ボイラー更新前に確認する重量・寸法・図面・設置条件
大型ボイラーの更新では、既存機器を撤去できるか、新設機器を搬入できるかを施工前に確認する必要があります。特に重要なのが、既存ボイラーと新設ボイラーの重量・外形寸法・図面、機械室までの搬出入経路、据付位置の条件です。同じ「ボイラー更新」でも、屋外に近い機械室と地下の狭い機械室では、使用できる機材や施工方法が大きく変わります。
—既存・新設ボイラーの図面を確認する
まず準備したいのは、新設ボイラーの機器図面です。幅・奥行き・高さと重量を確認し、搬入口や通路を通過できるか、どの能力のクレーンや搬送機材が必要かを検討します。既存ボイラーの図面が残っている場合は、撤去計画にも活用できます。図面がない古い設備については、現地で本体寸法や周囲のスペースを実測し、構造や分解の可否を確認します。
—重量と高さは施工方法を左右する重要情報
重量が増えれば、使用するクレーンやフォークリフト、搬送工具だけでなく、床養生や荷重分散の方法も変わります。また、高さは扉や天井との干渉に直結します。機器本体が開口部より低くても、搬送用の台車などを含めた状態で通過できるかを確認することが重要です。数値上の寸法だけでなく、実際に運ぶ状態まで想定して判断します。
—搬入口から据付位置まで実際の経路を確認する
現地調査では、扉幅、天井高、通路幅、段差、曲がり角、既存設備との距離を確認します。東京都渋谷区で土屋重量機設が撤去した6トン超のボイラーは、搬出経路の間口が狭く一体搬出できなかったため、門型クレーンで支持しながら現場分解し、搬出可能な大きさまで小さくしました。機器重量だけを見ていては判断できない典型的な例です。
—据付位置と固定条件も事前に整理する
新設ボイラーは搬入できれば終了ではありません。指定位置まで移動し、据付方向やアンカー位置などを確認して後工程へ引き渡します。千葉県柏市の貫流ボイラー更新では、新設4台をマシンローラーで横引きし、据付後にレベル調整とアンカー施工まで行っています。撤去用の情報と新設用の情報を同時に揃えることが、ボイラー更新をスムーズに進めるポイントです。
■既存ボイラーはどのように撤去・搬出するのか
既存ボイラーの撤去方法は、機器の重量だけで決まるものではありません。ボイラー本体の外形寸法、機械室の位置、搬出口の大きさ、通路幅、床条件、クレーンを設置できる場所などを確認し、一体で搬出するのか、現場で分解してから搬出するのかを判断します。更新工事では、新設ボイラーの搬入を始めるためにも、既存設備を安全かつ計画どおりに撤去して作業スペースを確保することが重要です。
—一体搬出できる場合はクレーンや搬送機材を組み合わせる
搬出口に十分な寸法があり、機器を一体で移動できる場合は、ローラーなどでクレーンが吊れる位置まで搬送し、トラックへ積み込む方法が考えられます。千葉県柏市の貫流ボイラー更新では、既存ボイラー4台を撤去した後、16トンラフターで大型車へ積み込んでいます。クレーンの能力だけでなく、設置位置から機器までの作業半径や前面道路の条件まで確認して機材を決めます。
—搬出口より大きいボイラーは現場分解を検討する
地下機械室などでは、設置時と同じ状態のまま機器を外へ出せないことがあります。東京都渋谷区で撤去した大型ボイラーは総重量が6トンを超え、搬出経路の間口が狭かったため、一体搬出ができませんでした。そこで、機械室内に門型クレーンを設置し、本体を支持しながらプレートを一枚ずつ分解し、搬出可能な重量と寸法まで小さくしています。
—分解では重量を支えながら順序を管理する
大型ボイラーは、部材を外すたびに残った本体の重量バランスが変わります。そのため、単純に解体するのではなく、門型クレーンなどで荷重を保持しながら、どの部材から外すかを計画する必要があります。渋谷区の事例では、長年の使用によってネジやボルトが錆びて固着している箇所もあり、状態に応じて工具を使い分けながら分解を進めました。
—現地調査で一体搬出と分割搬出の両案を確認する
撤去当日に「出口を通らない」と判明すると、工程への影響が大きくなります。事前にボイラー本体と搬出経路を測定し、一体搬出が可能か、分割が必要か、クレーンや門型をどこに設置するかまで確認しておくことが重要です。既存設備の状態まで含めて撤去方法を決めることが、ボイラー更新を次の搬入・据付工程へ確実につなげるポイントです。
■新設ボイラーの搬入・据付で確認するポイント
既存ボイラーを撤去した後は、新設ボイラーを安全に荷下ろしし、機械室まで搬入して所定位置へ据え付けます。この工程では、「トラックから降ろせるか」だけでなく、搬入口を通過できるか、方向転換できるか、床が荷重に耐えられるか、据付位置へ正確に合わせられるかまで確認する必要があります。大型ボイラーは重量と寸法が大きいため、荷下ろしから据付までを分断せず、一つの搬入計画として組み立てることが重要です。
—車両からの荷下ろし方法を事前に決める
新設ボイラーが現場へ到着したら、クレーンなどを使用して車両から荷下ろしします。クレーンを選ぶ際は機器重量だけでなく、車両の停車位置、クレーンの設置位置、作業半径、道路幅、電線や周辺設備との干渉を確認します。荷下ろし位置は、その後の横引きを開始しやすい場所まで考えて決めることが大切です。
—機械室までは搬送機材を使って横引きする
クレーンが機械室の据付位置まで直接届かない場合は、荷下ろし後に機器を水平移動させます。千葉県柏市で行った貫流ボイラー4台の更新では、新しいボイラーを4台荷下ろしした後、マシンローラーでころ引きしてそれぞれの設置位置まで搬送しました。搬入経路では、扉幅、天井高、段差、曲がり角、床の状態を確認し、機器を安全に方向転換できるスペースも確保します。
—据付では位置だけでなく水平状態を確認する
指定位置へ到達した後は、図面や設置条件に合わせてボイラーの向きと位置を調整します。柏市の施工事例では、4台を設置した後にレベル調整を行っています。大型設備では、単に所定の範囲へ置くのではなく、後工程へ引き渡せる状態まで据付精度を整えることが重要です。
—アンカー施工まで含めて後工程につなげる
同事例では、レベル調整後にアンカー施工まで行っています。実際の施工範囲は案件ごとに異なるため、どこまでを重量鳶が担当し、その後の配管・電気・設備接続を誰が行うのかを事前に明確にします。新設ボイラーの搬入では、荷下ろし、横引き、位置調整、固定を連続した工程として計画することが、設備更新をスムーズに次工程へつなげるポイントです。
■千葉県柏市で貫流ボイラー4台を更新した施工事例
千葉県柏市の工場では、貫流ボイラー4台の更新に伴い、既存設備の撤去・搬出から新設ボイラーの搬入・据付までを行いました。大型ボイラーを複数台入れ替える場合、単純に古い機器を出して新しい機器を置くだけではありません。吊り上げに使用するクレーン、車両への積み込み、新設機器の荷下ろし、工場内での横引き、据付位置での調整まで、それぞれの工程に適した方法を組み合わせる必要があります。
—既存ボイラー4台を撤去し16トンラフターで搬出
最初に既存の貫流ボイラー4台を撤去し、16トンラフターを使用して大型車へ積み込みました。クレーン作業では、ボイラーの重量だけでなく、吊り位置までの作業半径や車両の配置、周辺の作業スペースも施工計画に影響します。複数台を扱う場合は、吊り上げる順番と大型車への積載順序も事前に整理しておく必要があります。
—新設ボイラー4台を荷下ろしして横引き

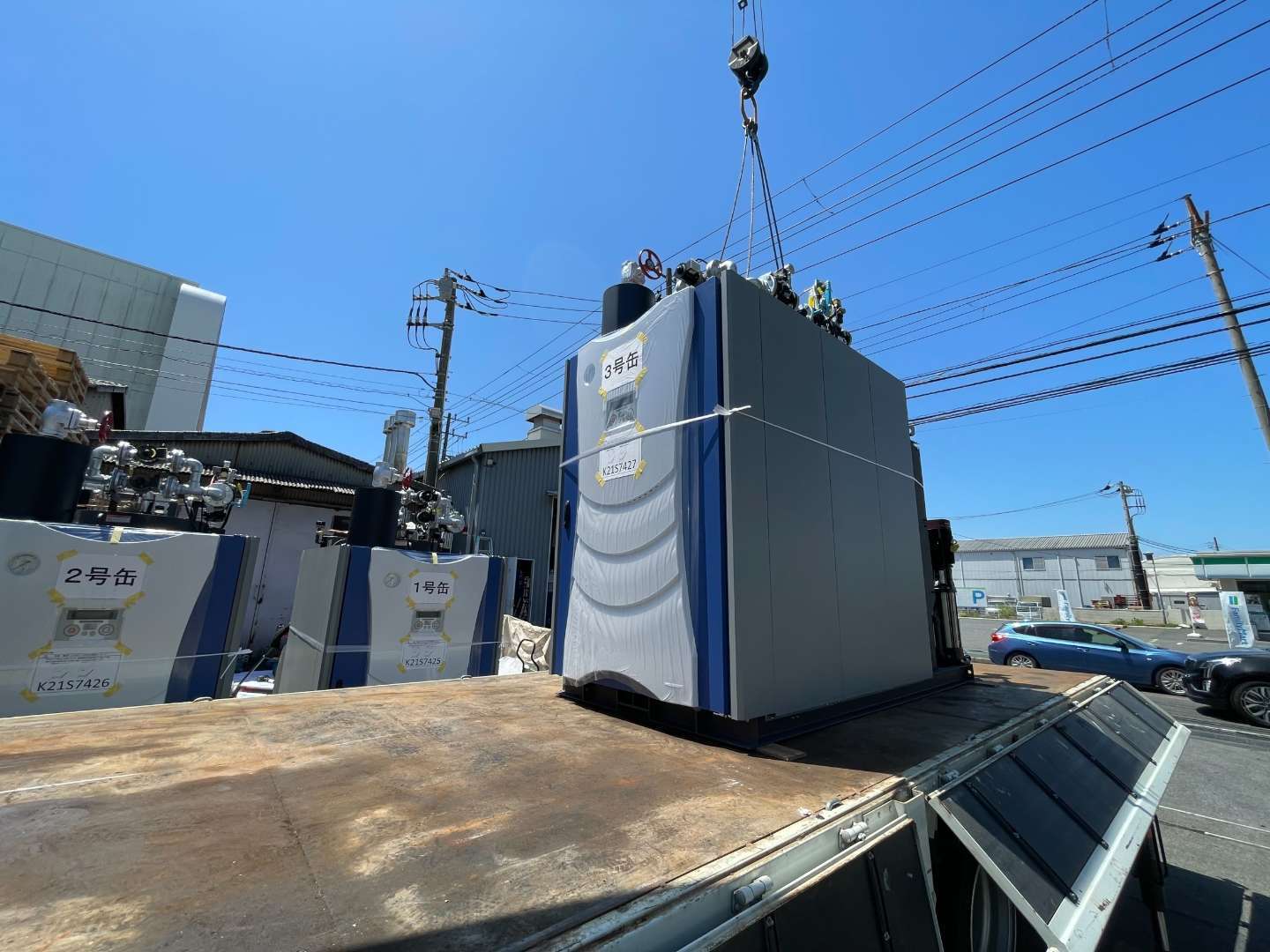

既存設備の搬出後、新しいボイラー4台を荷下ろししました。そこから据付位置まではマシンローラーを使用してころ引きしています。クレーンで直接据付位置まで吊れない工場内では、このような横引きによって重量物を移動させます。搬送経路の床状態、通路幅、曲がり角などを事前に確認しておくことが重要です。
—設置後はレベル調整とアンカー施工まで実施
4台を所定位置へ設置した後は、レベル調整を行い、アンカー施工まで進めました。大型設備では、設置位置へ運んだだけでは据付完了とはいえません。後工程の配管や電気設備との接続を考慮し、指定位置と水平状態を整えたうえで固定することが重要です。
この施工事例は、ボイラー更新において撤去・クレーン搬出・荷下ろし・横引き・据付を連続して計画する必要性を示しています。新旧設備の重量と寸法だけでなく、工場内の搬送経路や据付条件まで事前に確認することが、スムーズな設備更新につながります。
また、複数台を扱う更新では、1台ごとの施工を独立させるのではなく、撤去順序と新設機器の据付順序をそろえ、作業スペースを確保しながら進めることも重要です。これにより、後続の設備工事へ引き渡しやすい状態をつくれます。
■東京都渋谷区で6トン超の大型ボイラーを分割搬出した施工事例
東京都渋谷区のビル地下機械室では、老朽化した大型ボイラーの撤去・搬出工事を行いました。対象設備は総重量6トンを超えていましたが、最大の課題は重量そのものではなく、ボイラー本体が搬出経路の間口を通過できなかったことです。大型クレーンで一体のまま吊り出せる環境ではなかったため、機械室内で本体を分解し、部材ごとの重量と寸法を小さくしてから運び出す施工方法を採用しました。
—一体搬出できないため現場分解を選択
現地調査では、ボイラー本体の大きさと搬出口、通路などの条件を確認しました。その結果、一体搬出は困難と判断し、設備を現場で分解する計画を立てています。重量物撤去では「何トン吊れるか」だけではなく、最も狭い開口部をどの大きさなら通過できるかまで確認することが重要です。
—門型クレーンで支持しながらプレートを分解

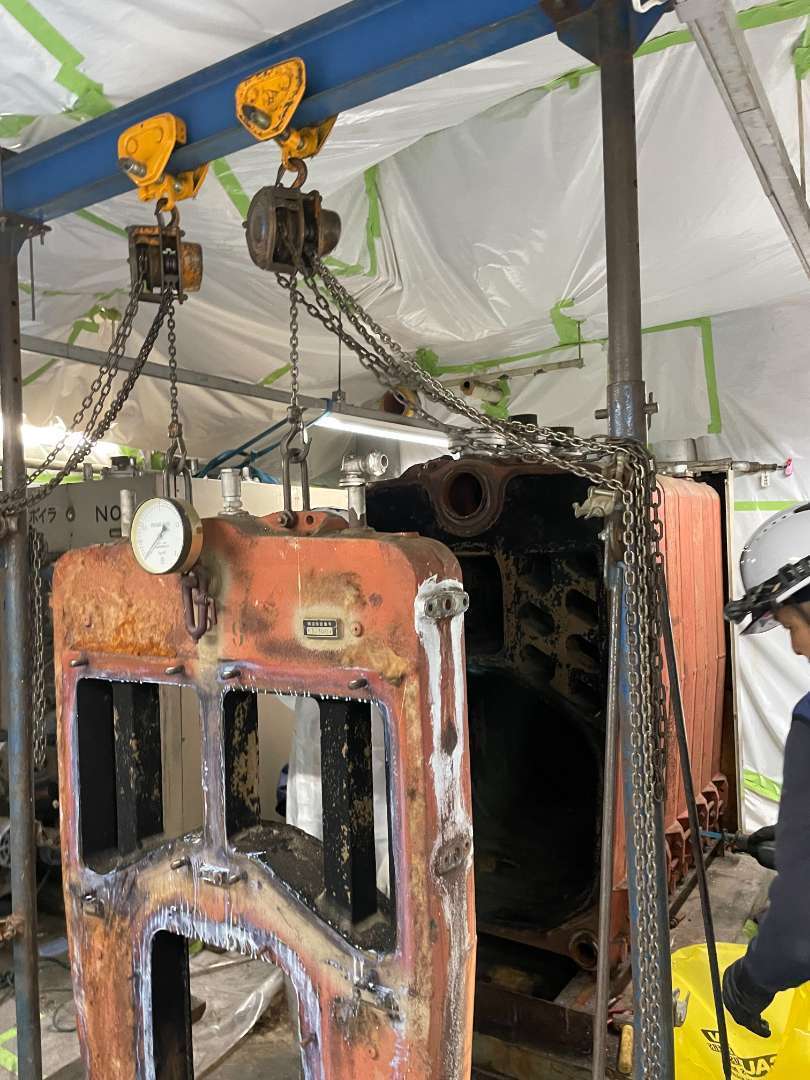

地下機械室内に門型クレーンを設置し、ボイラーの荷重を支持した状態でプレートを一枚ずつ取り外しました。部材を外すたびに本体の重量バランスが変わるため、支えのない状態で解体するのではなく、荷重を管理しながら順番に分解します。分解によって一部材あたりの重量と外形を小さくし、狭い搬出経路を通せる状態にしました。
—錆びて固着したネジ・ボルトにも対応
長期間使用されていた設備のため、ネジやボルトには錆びて固着した箇所もありました。予定どおり外れない部材に無理な力を加えると、急に部材が動く危険があります。そのため、状態に応じて工具や分解方法を変えながら作業を進めています。
—アスベスト含有パッキンへの配慮も必要だった
ボイラーにはアスベストを含有するパッキンも確認されており、必要な飛散防止を考慮しながら作業が進められました。大型ボイラーの撤去では、重量・寸法・搬出経路だけでなく、設備の劣化状態や使用材料まで事前に確認する必要があります。この事例は、一体搬出できない設備でも、支持・分解・搬出を一つの施工計画として組み立てることで対応できることを示しています。地下機械室のように重機の選択肢が限られる現場ほど、現地調査で分解可否と搬出単位まで決めておくことが施工の成否を左右します。
■ボイラー更新を予定どおり進めるために現地調査で確認すること
大型ボイラーの更新では、既存設備を撤去できることと、新設設備を搬入できることの両方を現地調査で確認する必要があります。既存ボイラーが外へ出せても、新しいボイラーが搬入口を通らなければ更新工事は成立しません。逆に、新設機器の搬入経路だけを確認しても、既存設備の分解や搬出に時間がかかれば後工程へ影響します。現地調査では、新旧設備を一つの更新計画として見ることが重要です。
—搬出と搬入の両方を同じ経路で確認する
まず、既存ボイラーの設置位置から搬出口まで、新設ボイラーの荷下ろし位置から据付位置までを実際に確認します。扉幅、天井高、通路幅、段差、曲がり角、既存配管や周辺設備との干渉を測定し、新旧それぞれの機器寸法と照合します。機器単体では通過できても、ローラーなど搬送機材を使用した状態では高さが増えるため、実際に運ぶ状態まで想定します。
—クレーン設置位置と道路条件を確認する
クレーンを使用する場合は、機器重量と作業半径だけでなく、道路幅、電線、地盤、交通状況を確認します。大型クレーンが能力上適していても、現場に設置できなければ別工法が必要です。クレーンが届く位置まで横引きする方法や、現場条件に応じて小型機材を組み合わせる計画も検討します。
—床荷重・養生・補強の必要性を判断する
大型ボイラーを屋内で移動させる場合は、床の状態も重要です。機器重量と搬送方法に応じて養生や荷重分散を検討し、必要であれば補強方法も事前に整理します。重量物が通るルートだけでなく、一時的に機器を置く場所についても荷重条件を確認しておくことが重要です。
—一体搬出できない場合の代替案まで準備する
東京都渋谷区の事例では、6トン超のボイラーが搬出口を通らず、門型クレーンで支持しながら現場分解して搬出しました。このように、現地調査では「通る・通らない」だけで終わらせず、分割できるか、どこで支持するか、どの大きさまで小さくすれば搬出できるかまで検討します。
現地調査で撤去・搬入・据付の条件と代替案を整理しておけば、重量物工事から配管・電気・設備接続などの後工程へ引き渡しやすくなります。ボイラー更新では、施工当日の判断を減らすことが、設備停止期間を長引かせないための重要な準備です。
■まとめ：大型ボイラー更新は撤去方法と搬入方法を同時に計画する
大型ボイラーの更新を予定どおり進めるためには、新設機器の搬入方法だけでなく、既存ボイラーをどのように撤去・搬出するかまで同時に計画することが重要です。ボイラーの重量や外形寸法だけでは施工方法は決まりません。機械室の位置、搬出口の幅、天井高、通路の曲がり、床条件、クレーンの設置位置、既存設備の劣化状態などを確認し、その現場に合った施工方法を選ぶ必要があります。
一体搬出が可能な現場では、クレーンや搬送機材を組み合わせて既存設備を搬出し、新設ボイラーを荷下ろし、横引き、据付へつなげます。千葉県柏市では、既存の貫流ボイラー4台を撤去して16トンラフターで大型車へ積み込み、新設4台を荷下ろし後、マシンローラーでころ引きし、レベル調整・アンカー施工まで行いました。
一方、東京都渋谷区の地下機械室では、総重量6トン超のボイラーが搬出経路を一体で通過できなかったため、門型クレーンで荷重を支持しながら現場分解し、部材ごとの重量と寸法を小さくして搬出しています。大型ボイラーの更新では、このように現場条件によって「一体搬出」と「分割搬出」を使い分ける判断が求められます。
また、重量鳶の施工が終わった後には、現場条件に応じて配管・電気・設備接続、必要な確認や試運転などの後工程が続きます。だからこそ、重量物工事だけを切り離すのではなく、どの状態まで据え付けて次工程へ引き渡すのかを事前に関係業者と共有しておくことが大切です。
